Арт. 100RSV81RED

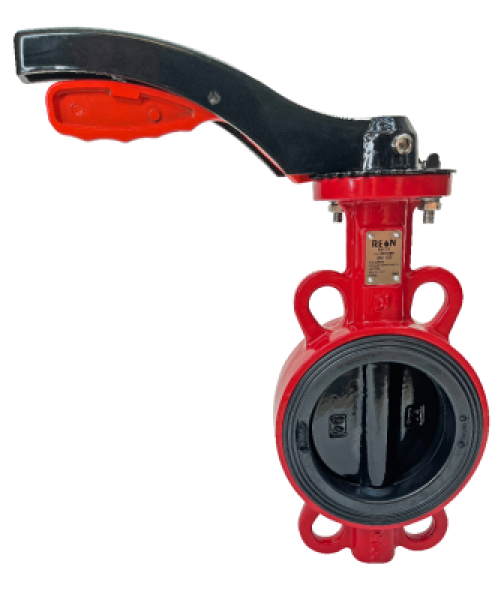

Затвор чугунный межфланцевый с рукоятью Reon тип RSV81RED Ду100
В наличии —
948 шт,
отгрузка сегодня
9 353
₽
с НДС · за 1 шт
Бесплатная доставка по Новосибирску. Отправка по России.
Официальная гарантия производителя
Техподдержка — подбор, монтаж, сервис
Рекомендуемые аксессуары
Характеристики
Тип
RSV81RED
DN
100
PN, бар
16
T раб.
от -20 ºC до +115 ºC
Т макс.
до +130°С (кратковременно)
Материал корпуса
чугун GGG40
Материал диска
чугун GGG40 с эпоксидным покрытием
Материал уплотнения
Седловое уплотнение EPDM
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.
Область применения
Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).
Технические характеристики
| 1 | Номинальный диаметр, DN | 25-300 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Диапазон допустимых температур | От -20˚С до +130˚С |
| 4 | Рабочая температура | От -20˚С до +115˚С |
| 5 | Максимальная температура | +130˚С (кратковременно) |
| 6 | Тип присоединения | Межфланцевый |
| 7 | Класс герметичности | А (по ГОСТ 9544-2015) |
| 8 | Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
Габаритные и присоединительные размеры
| Артикул | DN | Верхний фланец | Габаритные и присоединительные размеры, мм | Вес, кг | |||||||||
| ISO 5211 | A | B | C | H | P | D | n-d | E | F | n1-d1 | |||
| 025/032RSV81RED | 25/32 | F05 | 93 | 44,5 | 33 | 15 | 9 | 100 | 2-18 | 65 | 50 | 4-8 | 1,2 |
| 040RSV81RED | 40 | F05 | 103 | 57 | 33 | 15 | 9 | 110 | 4-18 | 65 | 50 | 4-8 | 1,65 |
| 050RSV81RED | 50 | F05 | 132 | 73 | 43 | 25 | 9 | 125 | 4-18 | 65 | 50 | 4-8 | 2,6 |
| 065RSV81RED | 65 | F05 | 139 | 88 | 46 | 25 | 9 | 145 | 4-18 | 65 | 50 | 4-8 | 3,1 |
| 080RSV81RED | 80 | F05 | 154 | 95 | 46 | 25 | 9 | 160 | 4(8)-18 | 65 | 50 | 4-8 | 3,65 |
| 100RSV81RED | 100 | F07 | 168 | 108 | 52 | 28 | 11 | 180 | 4(8)-18 | 90 | 70 | 4-10 | 5,25 |
| 125RSV81RED | 125 | F07 | 183 | 128 | 56 | 28 | 14 | 210 | 4(8)-18 | 90 | 70 | 4-10 | 7,7 |
| 150RSV81RED | 150 | F07 | 197 | 143 | 56 | 28 | 14 | 240 | 4(8)-23 | 90 | 70 | 4-10 | 9,05 |
| 200RSV81RED | 200 | F10 | 237 | 175 | 60 | 35 | 17 | 295 | 4(8)-23 | 125 | 102 | 4-12 | 14,8 |
| 250RSV81RED | 250 | F10 | 268 | 208 | 68 | 45 | 22 | 355 | 12-26 | 125 | 102 | 4-12 | 19 |
| 300RSV81RED | 300 | F10 | 305 | 238 | 78 | 45 | 22 | 410 | 12-26 | 125 | 102 | 4-12 | 32,1 |
| Тип | RSV81RED |
| DN | 100 |
| PN, бар | 16 |
| T раб. | от -20 ºC до +115 ºC |
| Т макс. | до +130°С (кратковременно) |
| Материал корпуса | чугун GGG40 |
| Материал диска | чугун GGG40 с эпоксидным покрытием |
| Материал уплотнения | Седловое уплотнение EPDM |
